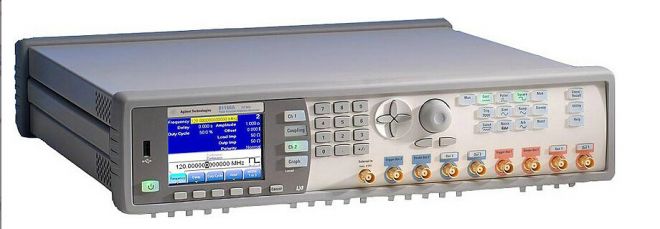

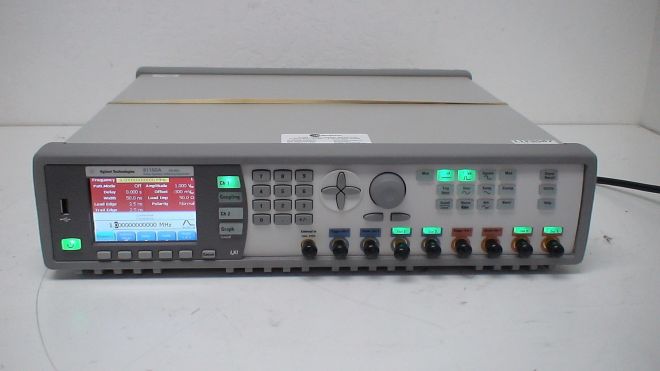

高精度脈沖發生器, 增加各種
信號生成、調制和失真能力:
● 用于測試您的設備而非信號源的精
確信號
● 各種波形和噪聲生成功能，輕松應
對現在和未來的各種測試挑戰
● 可選的碼型發生器，用于測試模擬、
數字和混合信號設備等
● 集成在一臺儀器中，減

少布線工作、測試空間和測試時間

● 1 μHz-120MHz可變上升 / 下降時間脈沖生成
● 1 μHz-240MHz正弦波輸出
● 14位、2 GSa/s任意波形
● 每通道512 k采樣深度任意波形存儲器
● 脈沖、正弦波、方波、斜波、噪聲和任意波形
● 具有可調整的波峰因數和26天重復周期的噪聲信號
● FM、AM、PM、PWM、FSK調制能力
● 1或2通道，耦合和非耦合
● 差分輸出
● 兩個可選的輸出放大器:
○ 高帶寬放大器
幅度: 50 mVpp至5 Vpp; 50 ?至50 ?
100 mVpp至10 Vpp; 50 ?至開路
電壓范圍: ± 5 V; 50 ?至50 ?
± 10 V; 50 ?至開路
± 9 V; 5 ?至50 ?
○ 高電壓放大器
幅度: 100 mVpp至10 Vpp; 50 ?至50 ?，200 mVpp至20 Vpp;
5 ?至50 ?，或50 ?至開路
電壓范圍: ± 10 V; 5 ?至50 ?
± 20 V; 5 ?至50 ?或50 ?至開路
● 更改定時參數 (延遲、頻率、跳變時間、寬度、占空比) 時不會出現毛刺信號
● 編程語言兼容Agilent 81101A、81104A、81105A
● ISO 17025和Z540校準
● 符合LXI C類標準
● 可選的碼型發生器:
○ 高達120 Mbit/s的理想和任意比特形狀碼型
○ 三種電平信號
○ 高達2^31的PRBS
○ 16 Mbit碼型存儲器
○ 直通碼型，適用于高達10 Mbit/s的物理層測試、協議層測試以及兩者組
合測試

81150A-001	One output channel for 81150A
81150A-002	Two output channels for 81150A
81150A-1A7	Calibration + Uncertainties + Guardbanding
81150A-DOC	Documentation
81150A-PAT	Pattern Generator License for 81150A
81150A-Z54	Z540.3 Calibration Documents
81110A-1CP	Rackmount and handle kit
81134A-PLG	Continental European power cord - ONLY FOR EU DISTR W MULT PWR CORD STANDARDS
N6171A	MATLAB Software
N6171A-M01	MATLAB-Basic Package, individual license - node-locked
N6171A-M02	MATLAB-Standard Package, individual license - node-locked
N6171A-M03	MATLAB-Advanced Package, individual license - node-locked
